Power supply
The required low voltage for our sensors is provided by its power supply unit. Transistor outputs become the switching signal of a floating changeover contact. Various timing relays ensure the adjustment on special application conditions.
PS1/31
€404.02*
Netzteil 230 VAC/24 VDC, Relaisbaustein mit vielen Zeitfunktionen für Sensoren mit Transistorausgang

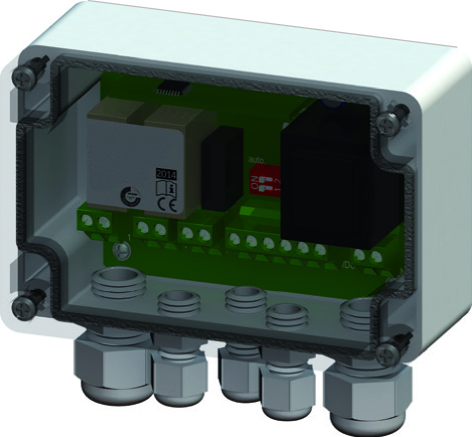

SAE-41-312-A
€1.19*
Auswerteeinheit SAE-41-312-A für 8,2 kOhm Schaltleisten und Bumper im Aufbaugehäuse
Das einkanalige Schaltgerät SAE 41-312-A findet seine Anwendung bei der Absicherung von Quetsch- und Scherstellen durch Sicherheitskontaktleisten und Sicherheitsbumpern sowie bei der Auswertung von Sicherheitskontaktmatten. Das Schaltgerät ist nach EN 954-1 für Kat 3 ausgelegt. Für die Einhaltung der Kat.3 ist das Schaltgerät redundant, diversitär und mit zwei sich gegenseitig abfragenden, zwangsgeführten Sicherheitsrelais aufgebaut. Um eine Ruhestromüberwachung des Schaltelementes zu ermöglichen, ist in den Signalgeber ein Abschlusswiderstand integriert. Fließt der Soll-Ruhestrom, so sind die Ausgangsrelais angesteuert und die Schaltkontakte geschlossen. Wird der Signalgeber betätigt oder der Sicherheitskreis unterbrochen, öffnen die Relais Schaltkontakte. Die Schaltzustände der Relais und die angelegte Betriebsspannung werden durch LEDs angezeigt
Bestimmungsgemäße Verwendung: Das Sicherheitsschaltgerät SAE 41-312-A ist bestimmt für den Einsatz in Sicherheitsstromkreisen für Sicherheitsbumper und Sicherheitskontaktleisten ausgelegt
Betriebsarten:
Getrennte oder in Reihe geschaltete Ausgabe der Sicherheitsstromkreise
Automatischer Reset (werksmäßige Einstellung, S11/S12 ungebrückt): Nach Betätigung/Ausfall des Signalgebers oder nach Spannungsausfall gibt das SK 41-322 die Sicherheitsstromkreise automatisch frei
Manueller Reset (S11/512 brücken): Nach Betätigung/Ausfall des Signalgebers oder nach Spannungsausfall gibt das SK41-322 die Sicherheitsstromkreise erst nach Betätigung des Resettasters frei. Dadurch ist ein ungewollter Anlauf der Anlage ausgeschlossen.
Features:
Selbstüberwachend
Redundant
Technische Spezifikationen
Betriebsspannung: 230 VAC / 24 V AC/DC
Leistungsaufnahme: 2,2 VA
Schaltstrom AC: max. 1 A
Eingang: 1 x 8k2 kOhm
Betriebstemperatur: -25°C... +55°C
Sicherheitskategorie: 3
Gehäuse: ABS mit Klarsichtdeckel (Polycarbonat)
Abmessungen (BxHxT): 120 mm x 102 mm x 56 mm
Betriebstemperatur: -20 ... +55 °C

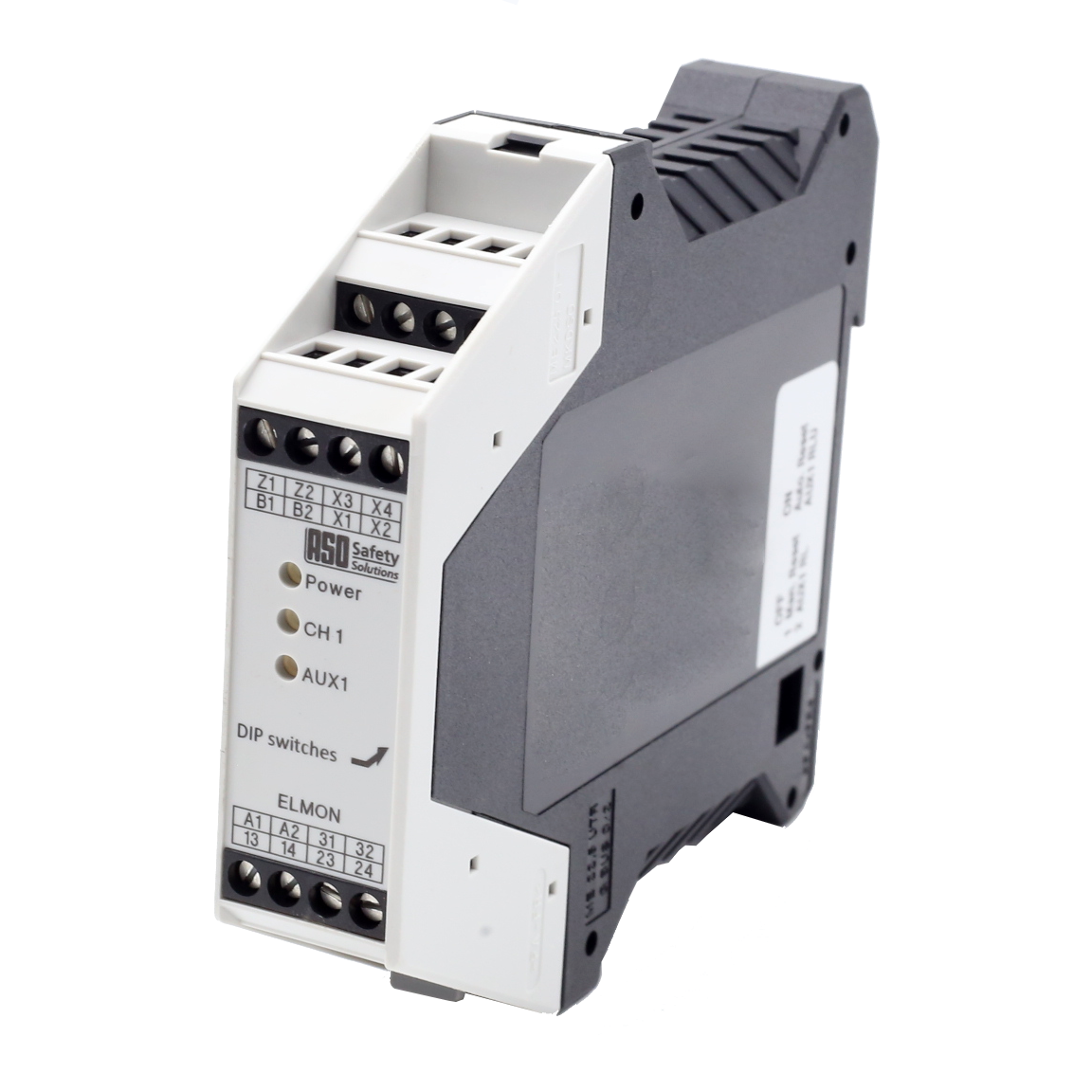

SAE-41-322-S
€1.19*
Auswerteeinheit für 8,2 kOhm Schaltleisten und Bumper Schaltschrank-Einbau auf DIN-Schiene
